| Comunicación | DeviceNet |
| Número de nodos de bus de campo en maestro (máx.) | 64 |
| Número de puntos de E/S | 6.000 |
| Velocidad de transmisión | 500 kBd ( (125 kBd, 250 kBd, 500 kBd)) |
| Longitud de segmento de bus (máx.) | 500 m |
| Medio de transmisión (comunicación/bus de campo) | Cable de cobre apantallado; cable de bus remoto: 2 x 0,82 mm² + 2 x 1,7 mm²; cable de bajada: 2 x 0,2 mm² + 2 x 0,32 mm² |
| Número de módulos por nodo (máx.) | 64 |
| Número de módulos sin prolongación del bus de campo (máx.) | 64 |
| Imagen de proceso de entrada y salida (bus de campo) (máx.) | 32 bytes/32 bytes |
| Tensión de alimentación (sistema) | 24 VCC (-15 … +20 %); a través de conector enchufable |
| Consumo de energía (alimentación de sistema de 5 V) | 350mA |
| Corriente total (alimentación de sistema) | 650mA |
| Corriente de entrada a través de interfaz DeviceNet a 11 V | 120mA |
| Corriente de entrada (típ.) a carga nominal (24 V) | 260mA |
| Eficacia de fuente de alimentación (típ.) a carga nominal (24 V) | 80% |

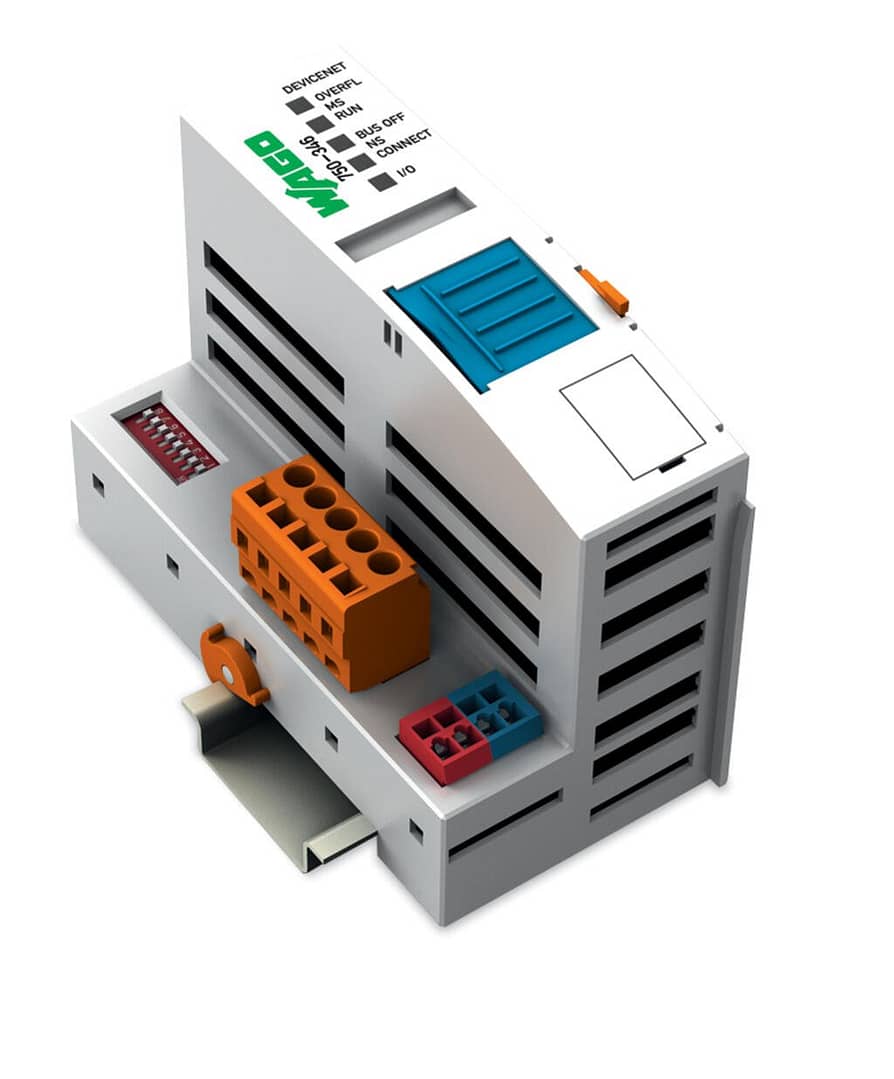

750-346: Acoplador de bus de campo DeviceNet; ECO
Diseñado para aplicaciones con bajo ancho de datos, el acoplador ECO DeviceNet optimiza la transmisión de E/S digitales y pequeños volúmenes de datos analógicos.
