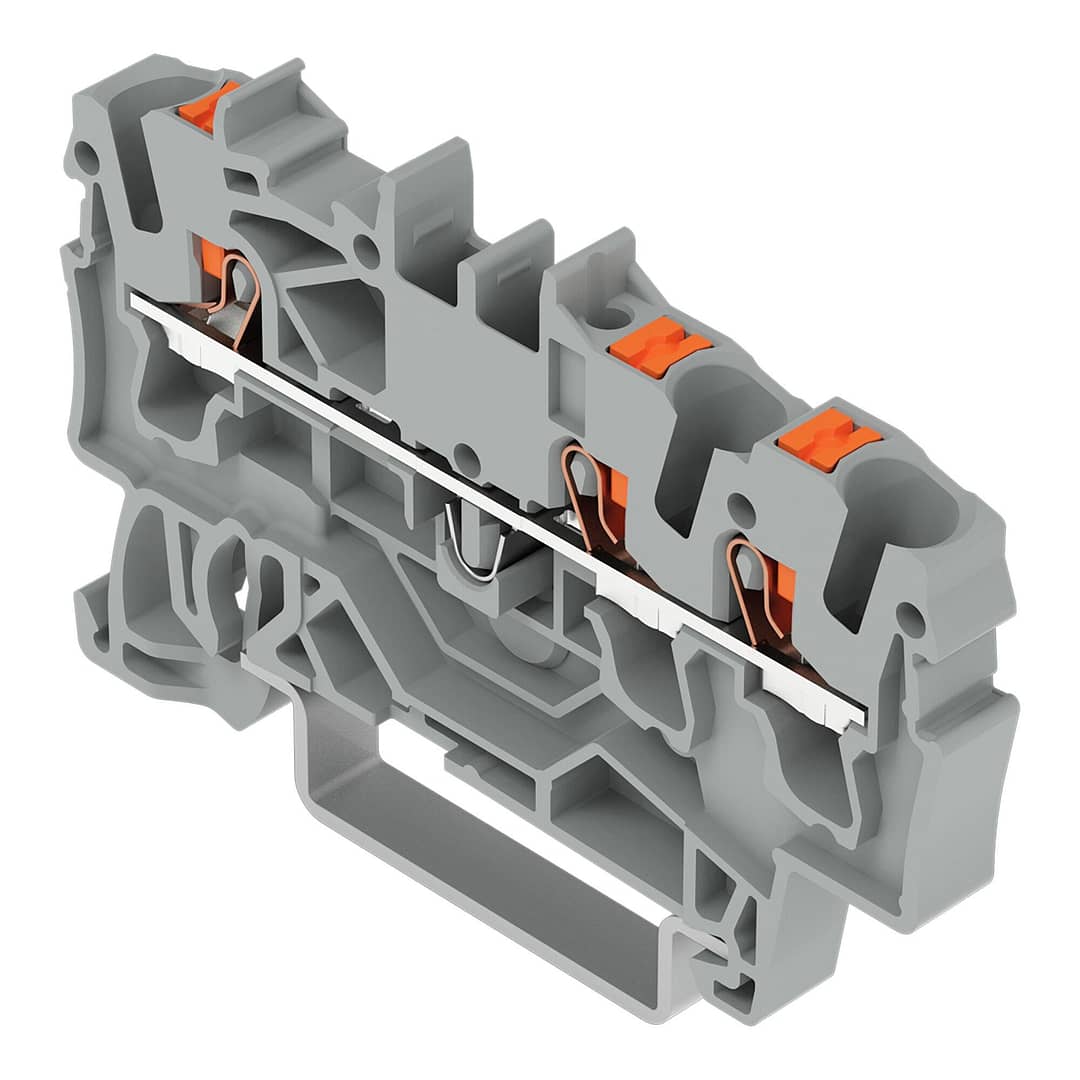

Borna de paso para 3 conductores
Con tecla
2,5 mm²
Con orificio de prueba
Marcaje lateral y central
Montaje: Carril DIN 35 x 15 y 35 x 7,5
Conexión: Push-in CAGE CLAMP®
Información sobre características Ex
| Reference hazardous areas | See “Downloads – Documentation – Additional Information: Technical Section; Technical Explications” |
| Valores asignados según | ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Tensión asignada EN (Ex e II) | 550V |
| Corriente asignada (Ex e II) | 22A |
| Corriente asignada (Ex e II) con puente | 20A |
Power Loss
| Power loss, per pole (potential) | 0,766W |
| Rated current IN for specified power loss | 24A |
| Resistance value for specified, current-dependent power loss | 0,001Ω |
Datos de conexión
| Número total de puntos de conexión | 3 |
| Número total de potenciales | 1 |
| Número de niveles | 1 |
| Número de ranuras de puenteado | 2 |
Conexión 1
| Tecnología de conexión | Push-in CAGE CLAMP® |
| Tipo de accionamiento | Tecla de accionamiento |
| Materiales de conductor conectable | Cobre |
| Sección nominal | 2,5 mm² |
| Conductor rígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor rígido; conexión enchufable | 0,75 … 4 mm² / 18 … 12 AWG |
| Conductor flexible | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible; con puntera aislada | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Conductor flexible; con puntera; conexión enchufable | 1 … 2,5 mm² / 18 … 14 AWG |
| Nota (sección de conductor) | Dependiendo de la característica del conductor, también se puede insertar un conductor con menos sección por medio de una conexión enchufable. |
| Longitud de pelado | 10 … 12 mm / 0.39 … 0.47 pulgadas |
| Dirección del cableado | Conexión frontal |
Dimensiones
| Anchura | 5,2 mm / 0.205 pulgadas |
| Altura | 59,2 mm / 2.33 pulgadas |
| Profundidad desde el borde superior del carril DIN | 32,9 mm / 1.295 pulgadas |
Datos mecánicos
| Tipo de montaje | Carril DIN-35 |
| Nivel de marcaje | Marcaje central/lateral |
Datos de material
| Nota sobre datos de material | Information on material specifications can be found here |
| Color | gris |
| Grupo de materiales | I |
| Material de aislamiento | Poliamida (PA 66) |
| Clase de inflamabilidad según UL 94 | V0 |
| Carga de fuego | 0,155MJ |
| Color de actuador | naranja |
| Peso | 6,3g |
