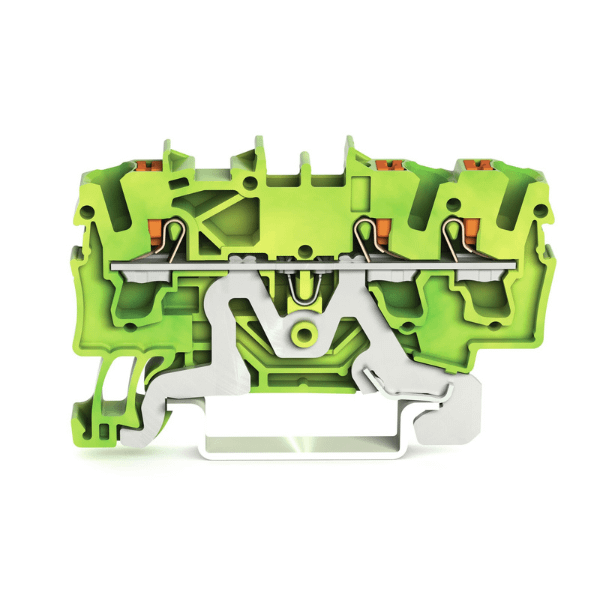

- Borna de tierra para 3 conductores con tecla
- 2,5 mm²
- Orificio de prueba
- Marcaje lateral y central
- Para carril DIN 35 x 15 y 35 x 7,5
- Sistema de conexionado: Push-in CAGE CLAMP®
- 2,50 mm²
- Color: verde-amarillo
Valores asignados según CEI/EN
Datos de conexión
| Número total de puntos de conexión | 3 |
| Número total de potenciales | 1 |
| Número de niveles | 1 |
| Número de ranuras de puenteado | 2 |
Conexión 1
| Tecnología de conexión | Push-in CAGE CLAMP® |
| Tipo de accionamiento | Tecla de accionamiento |
| Materiales de conductor conectable | Cobre |
| Sección nominal | 2,5 mm² |
| Conductor rígido | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor rígido; conexión enchufable | 0,75 … 4 mm² / 18 … 12 AWG |
| Conductor flexible | 0,25 … 4 mm² / 22 … 12 AWG |
| Conductor flexible; con puntera aislada | 0,25 … 2,5 mm² / 22 … 14 AWG |
| Conductor flexible; con puntera; conexión enchufable | 1 … 2,5 mm² / 18 … 14 AWG |
| Nota (sección de conductor) | Dependiendo de la característica del conductor, también se puede insertar un conductor con menos sección por medio de una conexión enchufable. |
| Longitud de pelado | 10 … 12 mm / 0.39 … 0.47 pulgadas |
| Dirección del cableado | Conexión frontal |
Dimensiones
| Anchura | 5,2 mm / 0.205 pulgadas |
| Altura | 59,2 mm / 2.33 pulgadas |
| Profundidad desde el borde superior del carril DIN | 32,9 mm / 1.295 pulgadas |
Datos mecánicos
| Tipo de montaje | Carril DIN-35 Carril DIN 35 |
| Nivel de marcaje | Marcaje central/lateral |
Datos de material
| Nota sobre datos de material | Information on material specifications can be found here |
| Color | verde-amarillo |
| Grupo de materiales | I |
| Material de aislamiento | Poliamida (PA 66) |
| Clase de inflamabilidad según UL 94 | V0 |
| Carga de fuego | 0,148MJ |
| Color de actuador | naranja |
| Peso | 9,2g |
Requisitos medioambientales
| Temperatura de servicio continuo | -60 … +105 °C |
