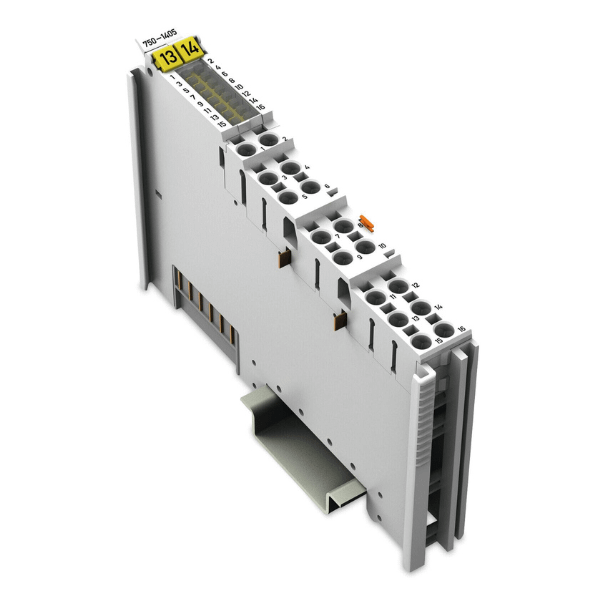

Este módulo de entrada digital cuenta con 16 canales en un ancho de sólo 12 mm (0,47 pulgadas).
-
Recibe señales de control binarias de dispositivos de campo digitales (por ejemplo, sensores, codificadores, interruptores o sensores de proximidad).
-
El módulo cuenta con conexiones Push-in CAGE CLAMP® que permiten conectar conductores sólidos simplemente empujándolos hacia adentro.
-
Cada canal de entrada tiene un filtro RC de rechazo de ruido con una constante de tiempo de 3,0 ms.
-
Un LED verde indica el estado de la señal de cada canal.
-
Los niveles de campo y sistema están aislados eléctricamente.
-
Se requiere una herramienta operativa con una hoja de 2,5 mm (210-719) para abrir las conexiones Push-in CAGE CLAMP®
Datos técnicos
| Número de entradas digitales | 16 |
| Número total de canales (módulo) | 16 |
| Tipo de señal | Digital |
| Tipo de señal de tensión | 24 VCC |
| Conexión de sensor | 16 x (1 conductor) |
| Característica de entrada | Conmutación positiva (PNP) |
| Filtro de entrada (digital) | 3ms |
| Corriente de entrada por canal para señal (0) (típ.) | 0,6mA |
| Corriente de entrada por canal para señal (1) (típ.) | 2,3mA |
| Corriente de entrada por canal para señal (1) (mín.) | 2,1mA |
| Corriente de entrada por canal para señal (1) máx. | 2,4mA |
| Rango de tensión para señal (0) | −3 … +5 VCC |
| Rango de tensión para señal (1) | 15 … 30 VCC |
| Anchura de datos de entrada (interna) (máx.) | 16Bit |
| Tensión de alimentación (sistema) | 5 VCC; a través de contactos de datos |
| Consumo de energía (alimentación de sistema de 5 V) | 25mA |
| Tensión de alimentación (campo) | 24 VCC (-25 … +30 %); a través de contactos de potencia (fuente de alimentación a través de contacto de cuchilla; transmisión a través de contacto elástico) |
| Aislamiento | 500 kV para sistema/campo |
| Indicadores | LED (1-16) verde: estado DI 1 … DI 16 |
| Número de contactos de potencia entrantes | 2 |
| Número de contactos de potencia salientes | 2 |
| Intensidad de corriente admisible (contactos de cuchilla) | 10A |
Datos de conexión
| Tecnología de conexión: entradas/salidas | 16 x Push-in CAGE CLAMP® |
| Tipo de conexión (1) | Entradas/salidas |
| Conductor rígido | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Conductor flexible | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Longitud de pelado | 8 … 9 mm / 0.31 … 0.35 pulgadas |
Dimensiones
| Anchura | 12 mm / 0.472 pulgadas |
| Altura | 100 mm / 3.937 pulgadas |
| Profundidad | 69 mm / 2.717 pulgadas |
| Profundidad desde el borde superior del carril DIN | 61,8 mm / 2.433 pulgadas |
Datos mecánicos
| Tipo de montaje | Carril DIN-35 |
| Interfaz de cableado | Fija |
Datos de material
| Color | gris claro |
| Material de carcasa | Policarbonato; poliamida 6.6 |
| Carga de fuego | 1,014MJ |
| Peso | 47g |
| Marca de conformidad | CE |
Requisitos medioambientales
| Temperatura ambiente (funcionamiento) | 0 … +55 °C |
| Temperatura de aire circundante (almacenamiento) | -40 … +85 °C |
| Tipo de protección | IP20 |
| Grado de ensuciamiento (5) | 2 según CEI 61131-2 |
| Altitud de operación | 0 … 2000 m |
| Posición de montaje | Horizontal (de pie/tumbado); vertical |
| Humedad relativa (sin condensación) | 95% |
| Resistencia a la vibración | 4g según CEI 60068-2-6 |
| Resistencia al choque | 15g según CEI 60068-2-27 |
| Inmunidad a la interferencia (CEM) | Según EN 61000-6-2, aplicaciones marítimas |
| Emisión de interferencia (CEM) | Según EN 61000-6-3, aplicaciones marítimas |
| Exposición a contaminantes | Según CEI 60068-2-42 y CEI 60068-2-43 |
| Concentración de contaminantes H2S admitida a una humedad relativa 75 % | 10ppm |
| Concentración de contaminantes SO2 admitida a una humedad relativa 75 % | 25ppm |
