- Facilidad de uso: Tan solo inserte el cable sólido.
- Disponible como conectores de 2, 3, 4, 6 y 8 cables
- Ahorro de espacio: Su diseño delgado permite hacer instalaciones en espacios pequeños con mucha facilidad.
Datos de conexión
| Número total de puntos de conexión | 8 |
| Número total de potenciales | 1 |
Conexión 1
| Tecnología de conexión | PUSH WIRE® |
| Tipo de accionamiento | Enchufable |
| Materiales de conductor conectable | Cobre Aluminio |
| Nota sobre materiales de conductor conectable | Terminating Aluminum Conductors WAGO spring clamp terminal blocks are suitable for solid aluminum conductors up to 4 mm²/12 AWG if WAGO “Alu-Plus” Contact Paste 249-130 is used for termination.“Alu-Plus” Contact Paste Advantages:
For spring clamp connections with PUSH WIRE® connection technology, WAGO recommends that the aluminum conductor first be cleaned and then immediately inserted into the clamping unit filled with “Alu-Plus” contact paste. It is also possible to apply WAGO “Alu-Plus” additionally on the whole surface of the aluminum conductor before termination. Please note that the nominal currents must be adapted to the reduced conductivity of the aluminum conductors:: |
| Conductor rígido | 0,75 … 2,5 mm² / 18 … 12 AWG |
| Conductor semirrígido | 1,5 … 2,5 mm² / 16 … 12 AWG |
| Nota (sección de conductor) | Cuando se usan conductores de la misma sección exclusivamente, también admite 0,75 mm. |
| Longitud de pelado | 12 mm / 0.47 pulgadas |
| Dirección del cableado | Conexión lateral |

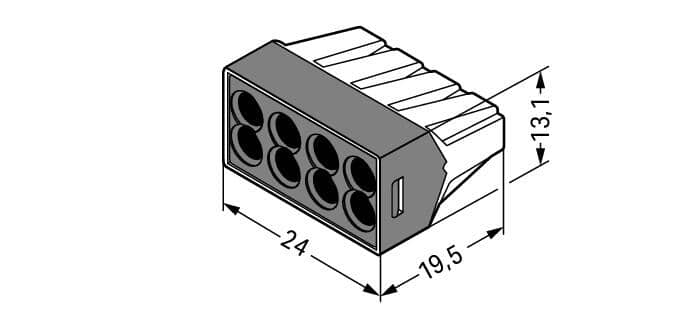

Dimensiones
| Anchura | 24 mm / 0.945 pulgadas |
| Altura | 13,1 mm / 0.516 pulgadas |
| Profundidad | 19,5 mm / 0.768 pulgadas |
Datos de material
| Nota sobre datos de material | Information on material specifications can be found here |
| Color | multicolor |
| Color de tapa | gris oscuro |
| Clase de inflamabilidad según UL 94 | V2 |
| Carga de fuego | 0,098MJ |
| Peso | 4,6g |
Requisitos medioambientales
| Temperatura ambiente (funcionamiento) | +60 °C |
| Temperatura de servicio continuo | 105 °C |
